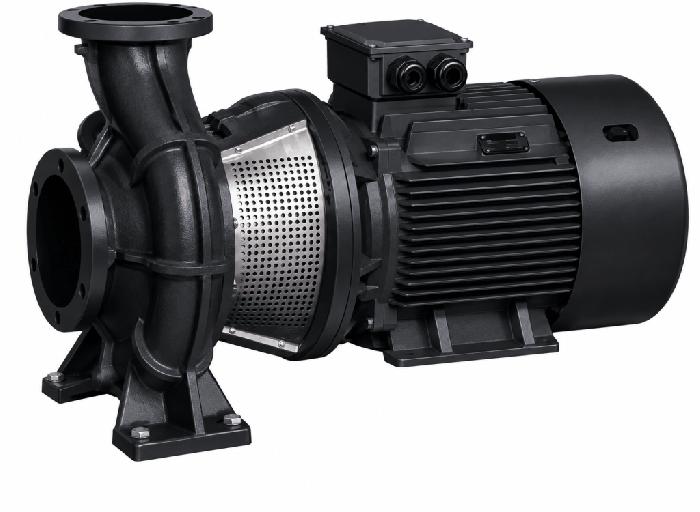

Wellmix NBW H — это серия одноступенчатых моноблочных центробежных насосов с горизонтально расположенным валом, осевым всасывающим и радиальным напорным патрубками. Насосы выполнены в корпусной конструкции с сухим ротором и рассчитаны на работу в промышленных и коммунальных системах с высокими требованиями к производительности и надёжности.
Серия NBW H является старшей в линейке моноблочных насосов Wellmix — в отличие от базовой NBW и серии пониженного напора NBW L, модели NBW H обеспечивают увеличенный напор при сопоставимых расходах. Все насосы соответствуют европейскому стандарту EN 733, что гарантирует взаимозаменяемость с оборудованием других производителей по основным присоединительным и габаритным размерам. Гарантийный срок на насосы Wellmix составляет 2 года со дня продажи.
| Параметр | Значение |
|---|---|
| Тип насоса | Одноступенчатый моноблочный центробежный с горизонтальным валом |
| Номинальный расход | 90 – 800 м³/ч |
| Номинальный напор | 25 – 140 м |
| Мощность электродвигателя | 45 – 200 кВт |
| Число полюсов двигателя | 2 или 4 полюса |
| Питание | 380 В, 3 фазы, 50 Гц |
| Диаметры присоединения (всас./напор) | от DN 65/50 до DN 300/250 мм |
| Температура перекачиваемой жидкости | от −20°С до +120°С |
| Допустимая концентрация этиленгликоля | до 50% |
| Соответствие стандарту | EN 733 |
| Гарантийный срок | 2 года |
| Позиция | Значение |
|---|---|
| NBW H | Серия: моноблочный насос высокой производительности |
| 125 | Диаметр всасывающего патрубка, мм |
| 100 | Диаметр напорного патрубка, мм |
| 400 | Номинальный диаметр рабочего колеса, мм |
| 45 | Мощность электродвигателя, кВт |
| 4 | Число полюсов электродвигателя |
| 380 | Напряжение питания, В |
| G | Исполнение по материалу корпуса (чугун) |
| BQQE | Тип торцевого уплотнения: SiC/SiC, EPDM |
Высокопрочный чугун HT250. Все чугунные детали насосной части покрыты методом катафореза для защиты от коррозии.
Чугун HT200. Закрытый тип с высоким КПД в широком диапазоне расходов.
Механическое торцевое уплотнение вала: карбид кремния / карбид кремния (SiC/SiC) с кольцом из EPDM. Обеспечивает высокую износостойкость и длительный ресурс.
Нержавеющая сталь SS420. Обеспечивает коррозионную стойкость и механическую прочность при высоких нагрузках.
Термистор PTC встроен в обмотки электродвигателя для защиты от перегрева.
Патрубки разных диаметров (всасывающий больше напорного). Присоединительные размеры по EN 733.
Более 50 модификаций с диаметрами патрубков от DN 65/50 до DN 300/250 мм позволяют подобрать насос под точку системы без дополнительных переходников.
Все чугунные детали проходят электрофоретическое нанесение защитного покрытия — это многократно увеличивает стойкость к коррозии в сравнении с обычным грунтованием.
Габаритные и присоединительные размеры соответствуют стандарту EN 733. Насосы NBW H полностью взаимозаменяемы с оборудованием ведущих европейских производителей.
Механическое торцевое уплотнение из карбида кремния отличается высокой твёрдостью и химической стойкостью — значительно превосходит графит/керамику по ресурсу.
Встроенный датчик температуры в обмотках двигателя обеспечивает защиту от перегрева и продлевает срок службы электрической части насоса.
Работа при температурах перекачиваемой жидкости от −20°С до +120°С открывает возможность применения в системах с высокотемпературным теплоносителем.
Насосы Wellmix NBW H монтируются горизонтально на жёсткой рамной конструкции или фундаментной плите. Перед первым пуском насос необходимо заполнить перекачиваемой жидкостью — агрегат является несамовсасывающим. Всасывающий трубопровод должен быть герметичным и иметь уклон в сторону насоса для исключения воздушных пробок.
Подключение электропитания выполняется согласно паспорту на конкретную модель. При подключении к трёхфазной сети 380 В необходимо проверить правильность направления вращения рабочего колеса — при неверном вращении подача резко снижается. Рекомендуется установка запорной арматуры и обратного клапана на напорной линии, а также виброизолирующих муфт для снижения шума и защиты трубопроводов.
