Установка и обслуживание циркуляционного насоса в системе отопления

В статье мы рассмотрим процесс установки циркуляционного насоса в систему отопления. Неправильно проведенная установка может привести к попаданию воздуха в систему, что вызовет образование пробок и затруднение циркуляции воды. Это, в свою очередь, приведет к снижению эффективности обогрева помещений и сокращению срока службы насоса. Приведем основные этапы установки, чтобы помочь вам избежать типичных ошибок.

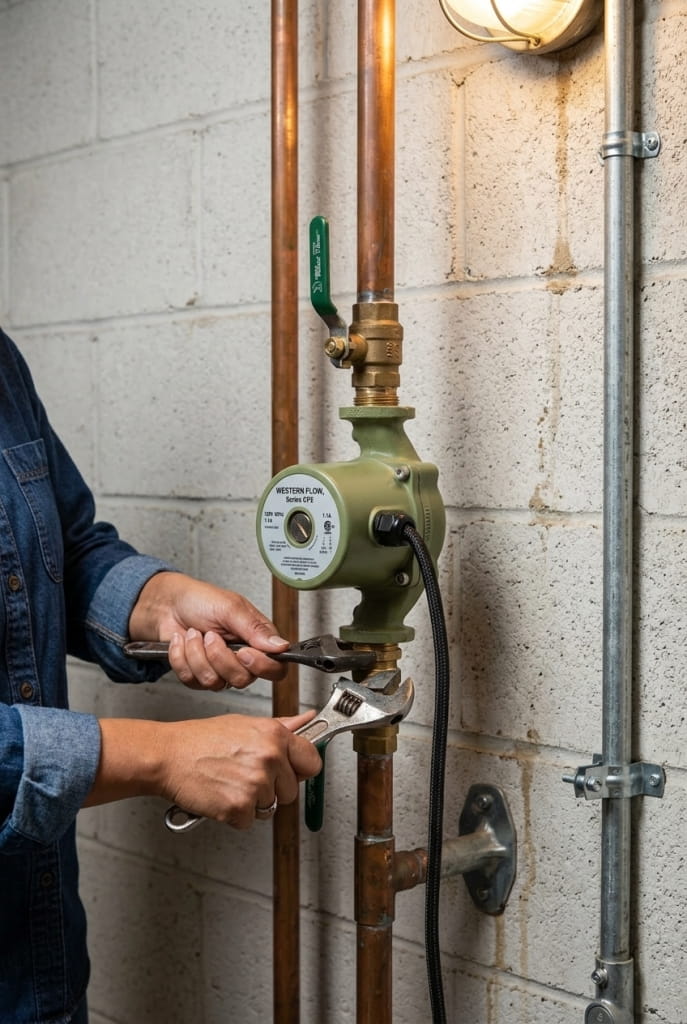

Инструкция по установке циркуляционного насоса и распространенные ошибки, которых следует избегать

Перед началом установки насоса необходимо прочистить трубы от сварочного шлака. Диаметр труб должен совпадать с диаметром насоса. Рекомендуется устанавливать оборудование в удобном месте для последующего ремонта и замены.

1. Установка запорных вентилей перед и после насоса поможет избежать слива теплоносителя при демонтаже насоса для обслуживания или замены.

2. Трубопровод должен быть проложен без предварительного напряжения, не оказывая давления на насос.

3. Насос устанавливается в прямолинейной части трубопровода. Ось отверстия насоса должна совпадать с осевой линией трубопровода, обеспечивая горизонтальное положение вала насоса. Клеммная коробка должна быть расположена сверху или сбоку от насоса, чтобы предотвратить попадание воды. Правильное положение насоса снижает вибрации и шум во время работы.

Подключение циркуляционного насоса

Подключение насоса к электрической сети должно обеспечивать безопасность и надежность работы оборудования. Количество жил кабеля зависит от типа насоса: для однофазного достаточно трехжильного, для трехфазного рекомендуется четырехжильный. Жилы должны иметь сечение не менее 0.75 мм² и резиновую изоляцию. Кабель прокладывается таким образом, чтобы не соприкасаться с трубопроводом, насосом и электродвигателем.

Для подключения трехжильного кабеля выполните следующие действия:

1. Отверните винт на крышке клеммной коробки и снимите ее.
2. Свинтите накидную гайку с кабельного ввода насоса.
3. Наденьте гайку на кабель питания.
4. Пропустите конец кабеля через кабельный ввод на клеммной коробке и закрепите гайку.
5. Отрежьте кабель на нужную длину, удалите поясную изоляцию и очистите концы жил на 5-6 мм.
6. Присоедините жилы кабеля к клеммам, нажимая на соответствующие рычаги.
7. Установите крышку на место и заверните винт.

Первый запуск насоса

1. Перед началом работы откройте все запорные вентили для заполнения системы и насоса теплоносителем.
2. Запустите насос на максимальной скорости.
3. Стравите воздух из насоса, ослабив, но не снимая полностью заглушку-винт. Воздух будет выходить через зазор между валом и подшипником.
4. После того, как воздух выйдет, закрутите заглушку-винт и подождите, пока не начнет вытекать вода.

Летом рекомендуется дважды в месяц включать циркуляционный насос на 10 минут для предотвращения блокировки оборудования. В холодное время года циркуляционный насос не нуждается в обслуживании.
