Химический насос — это насосный агрегат, все контактирующие с перекачиваемой средой элементы которого изготовлены из материалов, стойких к воздействию агрессивных жидкостей: кислот, щелочей, органических растворителей, нефтепродуктов и их смесей. В отличие от насосов общего назначения, у таких агрегатов особые требования предъявляются к материалу корпуса, рабочего колеса, вала, торцевых уплотнений и сальниковой набивки.
Потребность в насосах для перекачивания химических жидкостей возникает каждый раз, когда стандартный чугунный или стальной агрегат не выдержит контакта со средой: начнёт ускоренно коррозировать, разрушит уплотнения или создаст риск аварийного розлива токсичного вещества. Насос для химических веществ решает задачу надёжного и безопасного транспортирования рабочей жидкости на протяжении всего ресурса оборудования.
В нашем каталоге представлены химические насосы серии Х (консольные центробежные) и серии ВК/ВКС (вихревые консольные с функцией самовсасывания) производства АО «ГМС Ливгидромаш» — одного из крупнейших отечественных заводов насосного оборудования.

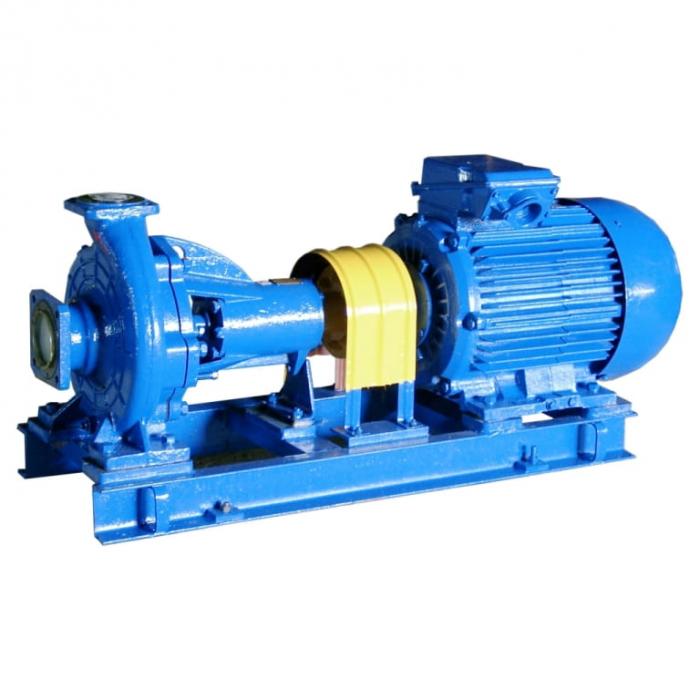

Консольный одноступенчатый агрегат горизонтального исполнения. Применяется для перекачки химически активных жидкостей с температурой до +105 °C. Подача — до 100 м³/ч, напор — до 90 м. Корпус и рабочее колесо выполнены из специальных коррозионностойких сталей или чугуна с защитным покрытием. Типоразмерный ряд: Х-65-50-160, Х-80-50-200, Х-100-65-250 и другие модификации.

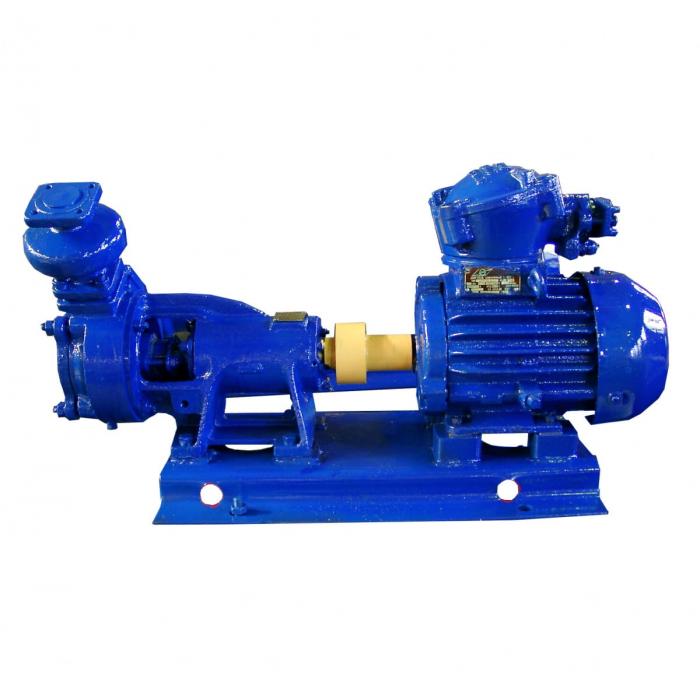

Консольный вихревой агрегат, модификация ВКС оснащена функцией самовсасывания (высота до 4 м). Предназначен для перекачивания легколетучих, взрывоопасных и химически агрессивных жидкостей с подачей до 18 м³/ч и напором до 32 м. Уплотнения типа 1Г и 2Г обеспечивают герметичность при работе с токсичными средами. Исполнения А, Б, К — для различных типов перекачиваемых веществ.
| Параметр | Серия Х (центробежный) | Серия ВК/ВКС (вихревой) |
|---|---|---|
| Максимальная подача | 100 м³/ч | 18 м³/ч |
| Максимальный напор | 90 м | 32 м |
| Самовсасывание | — | до 4 м (ВКС) |
| Температура среды | до +105 °C | до +90 °C |
| Напряжение питания | 220/380 В, 220/380/660 В | 220/380 В, 220/380/660 В |
| Частота вращения | 1450 / 2900 об/мин | 1450 / 2900 об/мин |
| Страна производства | Россия (ГМС Ливгидромаш) | Россия (ГМС Ливгидромаш) |
Насосы для химических веществ востребованы в широком спектре отраслей, где требуется безопасное и надёжное перемещение агрессивных или токсичных жидкостей. Конструкция агрегатов серий Х и ВК/ВКС ориентирована на промышленные условия эксплуатации с повышенными требованиями к герметичности и коррозионной стойкости.
Правильный подбор насоса для перекачивания химических жидкостей начинается с определения свойств рабочей среды и технологических условий эксплуатации. Ошибка на этом этапе приводит к ускоренному износу проточной части, разрушению уплотнений и аварийным утечкам.
Укажите точное наименование жидкости, её концентрацию и pH. Для органических растворителей недопустимы полимерные детали в проточной части; для фторсодержащих кислот необходимы фторопластовые уплотнения.
Температурный диапазон влияет на выбор материала уплотнений и смазки подшипников. Повышенная вязкость требует пересчёта рабочей точки насоса — фактическая подача снизится относительно значений, указанных для воды.
Определяются из расчёта трубопроводной системы: нужный расход в м³/ч и полные потери давления на трение, местные сопротивления и разность геодезических отметок. Рабочая точка должна находиться в зоне максимального КПД насоса.
Для токсичных и взрывоопасных сред применяются торцевые уплотнения (одинарные или двойные) исполнений 1Г и 2Г. Сальниковая набивка допустима только при работе с нетоксичными жидкостями, не представляющими опасности для персонала.
Насосы поставляются в исполнениях на 220/380 В и 220/380/660 В с частотой вращения 1450 или 2900 об/мин (50 Гц). При наличии частотного преобразователя возможна бесступенчатая регулировка производительности.
При работе с легковоспламеняющимися жидкостями (ЛВЖ) и взрывоопасными смесями необходимо взрывозащищённое исполнение двигателя. Уточните категорию взрывоопасности зоны по ПУЭ перед оформлением заявки.
| Модель | Подача, м³/ч | Напор, м | Мощность, кВт | Частота вращения, об/мин |
|---|---|---|---|---|
| Х-65-50-160 | 25 | 32 | 5,5 | 2900 |
| Х-80-50-200 | 50 | 50 | 15 | 2900 |
| Х-100-65-250 | 100 | 80 | 45 | 2900 |
| ВК-1/16 | до 4 | до 16 | 1,2 | 1450 / 2900 |
| ВК-2/26 | до 18 | до 32 | 4,6 | 1450 / 2900 |
Приведённые значения соответствуют номинальному режиму при перекачке воды плотностью 1000 кг/м³. При работе с жидкостями иной плотности или вязкости характеристики пересчитываются с применением поправочных коэффициентов согласно ГОСТ 6134. Полные кривые Q-H, Q-N и Q-КПД для каждой модели содержатся в паспорте насоса.
Насосы для химических жидкостей серий Х и ВК/ВКС монтируются на горизонтальном фундаменте или рамной плите совместно с электродвигателем. Соединение с двигателем — упругая муфта с защитным кожухом. Направление вращения рабочего колеса строго задано — запуск в обратном направлении недопустим.
Перед первым запуском насос заполняется перекачиваемой жидкостью. Работа всухую, даже кратковременная, приводит к разрушению торцевого уплотнения и требует его замены. При перекачке сред с температурой выше +60 °C рекомендуется предусмотреть тепловую изоляцию корпуса и обогрев опорных подшипников в холодный период года.
Плановое техническое обслуживание включает: проверку состояния уплотнений и подшипников каждые 500–1000 моточасов, замену смазки подшипниковых опор через 2 000 моточасов, ревизию рабочего колеса и корпуса на предмет кавитационного и коррозионного износа — ежегодно. Соблюдение регламента ТО гарантирует безаварийную работу насосного агрегата и исключает внеплановые остановки технологического процесса.
