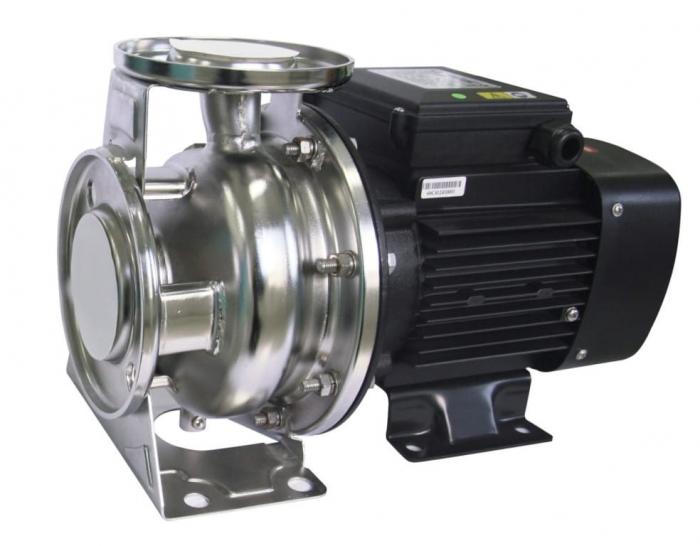

Серия Wellmix NBS — это одноступенчатые несамовсасывающие моноблочные центробежные насосы с горизонтально расположенным валом. Конструкция предусматривает осевой всасывающий и радиальный напорный патрубки, а подключение к трубопроводу выполняется фланцевым способом. Гидравлическая часть, корпус, рабочее колесо, вал и крышка насоса выполнены из нержавеющей стали, что обеспечивает долговечность, устойчивость к коррозии и пригодность для перекачивания широкого спектра жидкостей.
Насосы NBS предназначены для перекачивания чистой воды и жидкостей, химически не агрессивных к материалам насоса. Рабочий диапазон: подача от 12,5 до 320 м³/ч, напор от 11 до 70 м. Температура перекачиваемой среды — от −20°С до +120°С, что позволяет применять оборудование как в системах холодного водоснабжения, так и в высокотемпературных контурах отопления.
| Деталь | Материал |
|---|---|
| Корпус насоса | Нержавеющая сталь |
| Рабочее колесо | Нержавеющая сталь |
| Вал насоса | Нержавеющая сталь |
| Крышка насоса | Нержавеющая сталь |
| Дренажное отверстие | Нержавеющая сталь |
| Торцевое уплотнение | Карбид кремния / графит / EPDM |
| Уплотнение | EPDM |
220 В (однофазные) или 380 В (трёхфазные), частота 50 Гц
2900 об/мин — обеспечивает высокую производительность при компактных размерах
IE2 для трёхфазных двигателей — экономия электроэнергии при длительной эксплуатации
Вентиляторное охлаждение, степень защиты IP55 — работа в условиях влажности и запылённости
Обозначение модели на примере NBS 65-40-200/5.5T_380_BQCE:
| Элемент маркировки | Значение |
|---|---|
| NBS | Серия — моноблочный насос из нержавеющей стали |
| 65 | Диаметр всасывающего патрубка, мм |
| 40 | Диаметр напорного патрубка, мм |
| 200 | Номинальный диаметр рабочего колеса, мм |
| 5.5 | Мощность электродвигателя, кВт |
| T | Трёхфазный электродвигатель |
| 380 | Напряжение питания, В |
| BQCE | Код материального исполнения торцевого уплотнения |
| Типоразмер | Qном, м³/ч | Напор, м | Мощность, кВт | Напряжение |
|---|---|---|---|---|
| NBS 50-32-200 | 12,5–25 | до 50 | 3–7,5 | 380 В |
| NBS 65-40-125 | 25–50 | до 20 | 1,5–3 | 220 / 380 В |
| NBS 65-40-200 | 25–50 | до 50 | 5,5–11 | 380 В |
| NBS 65-50-160 | 50–80 | до 30 | 5,5 | 380 В |
| NBS 65-50-200 | 50–80 | до 50 | 7,5–18,5 | 380 В |
| NBS 80-65-160 | 80–120 | до 35 | 11–15 | 380 В |
| NBS 80-65-200 | 80–120 | до 55 | 18,5–30 | 380 В |
| NBS 100-80-200 | 120–200 | до 55 | 22–37 | 380 В |
| NBS 125-100-160 | 180–200 | до 35 | 18,5–30 | 380 В |
| NBS 150-125-200 | 250–320 | до 40 | 45–90 | 380 В |
Насос и электродвигатель составляют единый агрегат без промежуточной муфты — не требует выравнивания осей, упрощает монтаж и обслуживание
Корпус, рабочее колесо, вал и крышка из нержавеющей стали — защита от коррозии, гигиеничность, длительный срок службы
Уплотнение из карбида кремния обеспечивает надёжную работу при высоких температурах и давлениях, минимальные утечки
Стандартные фланцы DN обеспечивают совместимость с любой трубопроводной системой, упрощают монтаж и замену насоса
Линейка от 1,1 до 90 кВт позволяет подобрать насос точно под параметры системы — от небольших установок до крупных промышленных объектов
Рабочая температура от −20°С до +120°С — применимо в северных условиях, системах горячей воды и технологических процессах
Насосы Wellmix NBS устанавливаются горизонтально. Перед первым пуском необходимо заполнить насос жидкостью — серия является несамовсасывающей, работа всухую не допускается. Трубопроводная обвязка не должна передавать механические усилия на корпус насоса.
Для обеспечения длительной безаварийной работы рекомендуется установка виброизолирующих вставок, обратного клапана на стороне нагнетания и запорной арматуры на всасывающем и напорном трубопроводах. Техническое обслуживание следует проводить согласно паспорту насоса; ремонт допускается только в авторизованных сервисных центрах Wellmix.
