Шестеренные насосы

Шестеренный насос — это объёмная роторная машина, в которой рабочим органом служат зубчатые колёса (шестерни). При вращении зубья размыкаются со стороны всасывающего патрубка, создавая разрежение, захватывают жидкость в межзубное пространство и переносят её вдоль корпуса к напорному патрубку, где зубья смыкаются и выталкивают среду под давлением. Благодаря принципу прямого вытеснения насос обеспечивает равномерную, практически без пульсаций, подачу при широком диапазоне вязкостей.

Основное преимущество конструкции — самовсасывающая способность: насос шестеренный самовсасывающий создаёт вакуум на всасывающей линии и способен забирать жидкость с глубины до 6–9 м без предварительного заполнения корпуса. Именно поэтому оборудование серий НМШ, НМШФ и НМШГ широко применяется на объектах, где заливка насоса перед пуском невозможна или нежелательна.

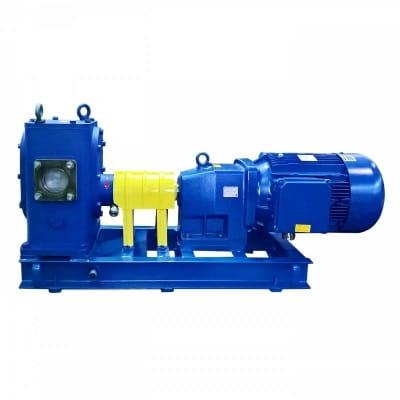

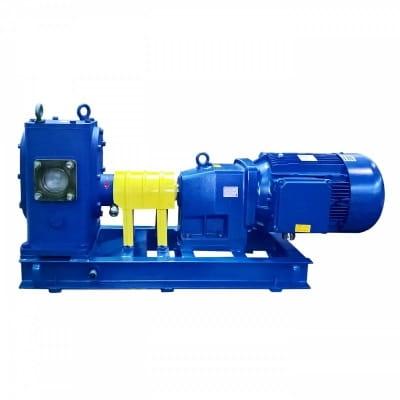

В каталоге Euro-nasos представлены шестеренные насосы с внешним зацеплением — классическое исполнение с двумя шестернями одинакового диаметра, выпускаемое российским заводом ГМС Ливгидромаш (г. Ливны). Все модели поставляются в агрегатированном виде: насос шестеренный с электродвигателем смонтирован на общей раме, что упрощает монтаж и ввод в эксплуатацию.

Модели серии НМШ — наиболее востребованные в каталоге: базовый шестеренный всасывающий насос с наработанной конструкцией и широкой номенклатурой запасных частей. Исполнения -ТВ (с торцевым уплотнением) и -Б-ТВ (с бронзовыми вкладышами) позволяют подобрать агрегат под конкретную перекачиваемую среду и требования к герметичности. Серия НМШФ отличается фланцевым присоединением, что удобно при врезке в уже смонтированный трубопровод.

Электрический шестеренный насос предназначен прежде всего для транспортировки вязких жидкостей с собственными смазывающими свойствами, не содержащих твёрдых абразивных частиц. Чем выше вязкость среды, тем меньше внутренние перетечки и выше объёмный КПД — именно поэтому данный тип оборудования выигрывает там, где центробежные насосы неэффективны.

При выборе шестеренного насоса с электродвигателем необходимо определить три основных параметра: требуемую производительность (м³/ч), напор (давление нагнетания, бар или МПа) и вязкость перекачиваемой среды (сСт или мм²/с). Чем выше вязкость, тем лучше насос справляется с задачей и тем ниже его обороты должны быть выставлены для продления ресурса.

Модель насоса содержит все основные параметры. Например, НМШ 5-25-4,0/10 расшифровывается так: НМШ — тип насоса; 5 — подача в л/с; 25 — давление нагнетания в м; 4,0 — мощность электродвигателя в кВт; 10 — давление нагнетания в кгс/см². Зная расшифровку, можно быстро подобрать нужный типоразмер из каталога или обратиться к нашим специалистам для уточнения.

Укажите наименование жидкости, её кинематическую вязкость при рабочей температуре (в сСт), максимальную рабочую температуру и наличие абразивных включений. Шестеренные насосы не предназначены для сред с механическими примесями — перед входным патрубком устанавливается фильтр-сетка.

Определите требуемую производительность (м³/ч или л/с), необходимое давление нагнетания (МПа или бар), высоту всасывания и длину трубопровода с учётом гидравлических потерь. Для шестеренного всасывающего насоса важно не превысить допустимую высоту всасывания — как правило, не более 6 м при перекачке жидкостей с вязкостью выше 20 сСт.

Для стандартных нефтепродуктов и масел при температуре до +250 °С подходит серия НМШ. При фланцевом подключении — НМШФ. Для горячих высоковязких сред (мазут, битум, гудрон) при температуре выше +250 °С выбирайте серию НМШГ. Исполнение с бронзовыми вкладышами (Б) рекомендуется при перекачке химически активных или несмазывающих жидкостей.
