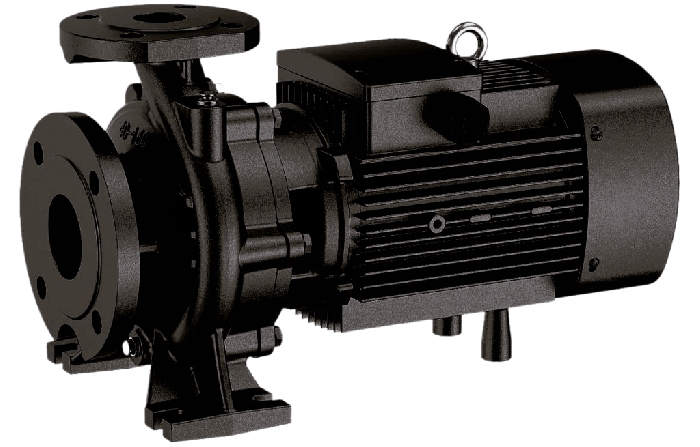

Wellmix NBW L — серия промышленных одноступенчатых горизонтальных моноблочных центробежных насосов с чугунным рабочим колесом, предназначенных для перекачивания чистой воды и химически нейтральных жидкостей в системах водоснабжения, отопления, пожаротушения и промышленного производства. Серия является усиленной модификацией базовой серии NBW и отличается расширенным диапазоном мощностей и рассчитана на интенсивную непрерывную эксплуатацию.
Конструкция насосов соответствует типовому исполнению моноблочных агрегатов: насосная часть и электродвигатель объединены на едином валу без промежуточной муфты, что исключает необходимость центровки, снижает вибрацию и сокращает затраты на техническое обслуживание. Фланцевое подключение к трубопроводу выполняется в соответствии с общепринятыми стандартами: диаметр всасывающего патрубка — от 50 до 125 мм, напорного — от 32 до 100 мм.
| Параметр | Значение |
|---|---|
| Тип насоса | Одноступенчатый горизонтальный моноблочный центробежный |
| Номинальный расход | 15,0 – 200,0 м³/ч |
| Номинальный напор | 10 – 90 м |
| Мощность электродвигателя | 0,75 – 45,0 кВт |
| Число полюсов двигателя | 2 полюса (синхронная скорость ~3000 об/мин) |
| Напряжение питания | 380 В / 3-фазная сеть |
| Диаметр всасывающего патрубка | 50, 65, 80, 100, 125 мм |
| Диаметр напорного патрубка | 32, 40, 50, 65, 80, 100 мм |
| Подключение к трубопроводу | Фланцевое |
| Температура перекачиваемой жидкости | от 0 °С до +90 °С (до +120 °С по запросу) |
| Водный раствор этиленгликоля / пропиленгликоля | концентрация до 50%, температура от −20 °С до +40 °С |
| Материал рабочего колеса | Чугун (серия L) |
| Уплотнение вала | Механическое торцевое уплотнение |
| Покрытие чугунных деталей | Катафорезное (антикоррозионное) |
| Гарантийный срок | 2 года со дня продажи |
Пример: NBW L 65-50-200-11/2-380-G
| Элемент маркировки | Значение |
|---|---|
| NBW | Тип насоса — моноблочный (Normblock Wellmix) |
| L | Исполнение — чугунное рабочее колесо |
| 65 | Диаметр всасывающего патрубка, мм |
| 50 | Диаметр напорного патрубка, мм |
| 200 | Номинальный диаметр рабочего колеса, мм |
| 11 | Мощность электродвигателя, кВт |
| 2 | Количество полюсов двигателя |
| 380 | Напряжение питания, В |
| G | Исполнение уплотнения |
| Типоразмер | Мощность, кВт | Расход Q, м³/ч | Напор H, м |
|---|---|---|---|
| NBW L 50-32-125 | 0,75 / 1,1 | до 15 | до 22 |
| NBW L 50-32-160 | 1,5 / 2,2 / 3,0 | до 15 | до 35 |
| NBW L 50-32-200 | 3,0 / 4,0 | до 15 | до 54 |
| NBW L 50-32-250 | 5,5 / 7,5 / 9,2 / 11 | до 15 | до 80 |
| NBW L 65-40-125 | 1,1 / 1,5 / 2,2 | до 27 | до 20 |
| NBW L 65-40-160 | 3,0 / 4,0 | до 27 | до 33 |
| NBW L 65-40-250 | 9,2 / 11 / 15 | до 27 | до 75 |
| NBW L 65-50-125 | 2,2 / 3,0 / 4,0 | до 50 | до 22 |
| NBW L 65-50-160 | 5,5 / 7,5 | до 50 | до 36 |
| NBW L 65-50-200 | 9,2 / 11 | до 50 | до 54 |
| NBW L 65-50-250 | 15 / 18,5 | до 50 | до 80 |
| NBW L 100-80-125 | 4,0 / 5,5 / 7,5 | до 100 | до 22 |
| NBW L 100-80-160 | 11 / 15 / 18,5 | до 100 | до 36 |
| NBW L 100-80-200 | 22 / 30 | до 100 | до 54 |
| NBW L 100-80-250 | 37 / 45 | до 100 | до 90 |
Насос монтируется горизонтально на жёстком фундаменте или раме. Ось вала должна быть строго горизонтальной. Опорная ножка входит в комплект поставки.
Трубопроводная обвязка не должна передавать нагрузки на корпус насоса. Рекомендуется использовать виброкомпенсаторы и опоры для трубопровода.
Перед первым включением насос необходимо заполнить жидкостью и удалить воздух через воздухоотводчик. Работа всухую недопустима и ведёт к выходу из строя торцевого уплотнения.
Подключение выполняется к трёхфазной сети 380 В через клеммную коробку на двигателе. Необходима защита от перегрузки (тепловое реле или автоматический выключатель).
Правильное направление вращения вала — по часовой стрелке, если смотреть со стороны двигателя. Проверяется кратким пуском: при неправильном вращении — переключить две фазы питания.
Конструкция насоса не требует периодического регламентного обслуживания, кроме визуальной проверки уплотнений и контроля рабочих параметров. Плановое ТО — по регламенту объекта.
Купить насосы Wellmix NBW L вы можете в нашем каталоге — весь представленный ассортимент в наличии на складе в Москве, а специалисты компании помогут с подбором модели под параметры вашей системы. Доставка осуществляется по Москве и в регионы России через транспортные компании, а также самовывоз по адресу: Волоколамское шоссе, 73. Для уточнения цены, наличия и оформления заказа звоните по телефону +7 (495) 228-78-99 или оставляйте заявку на сайте.
