Как проверить насос: полная диагностика от внешнего осмотра до проверки мультиметром

Контакты

Работаем с понедельника
по пятницу с 9:00 до 18:00

Содержание статьи

1Когда нужна диагностика 2Симптомы неисправностей 3Подготовка к проверке 4Внешний осмотр 5Проверка мультиметром 6Проверка без воды 7Погружной насос 8Поверхностный насос 9Вибрационный насос 10Проверка автоматики 11Типичные ошибки 12FAQ

Когда нужно проверять насос

Насос — центральный элемент системы автономного водоснабжения. От его работоспособности зависит наличие воды в доме, стабильность давления и ресурс всей гидросистемы. Диагностику проводят в двух случаях: при появлении очевидных признаков неполадок и в рамках планового технического обслуживания.

Плановую проверку работоспособности насоса рекомендуется выполнять раз в 1–2 года, даже если никаких жалоб на работу системы нет. Это позволяет выявить постепенное снижение производительности, износ уплотнений, ухудшение изоляции кабеля или деградацию конденсатора задолго до полного отказа оборудования.

Прежде чем делать вывод о неисправности насоса, необходимо последовательно проверить смежные узлы системы: реле давления, гидроаккумулятор, обратный клапан, фильтры и питающий кабель. Нередко «насосная» симптоматика вызвана именно вспомогательным оборудованием.

Аварийная диагностика

Немедленная реакция

Выполняется при резком падении напора, полном отсутствии воды, посторонних шумах, запахе гари, срабатывании защитной автоматики.

Плановое обслуживание

Раз в 1–2 года

Проверка изоляции обмотки, состояния кабеля, производительности, потребляемого тока, работы защитных элементов.

Как проверить насос

Симптомы неисправностей и их вероятные причины

Правильная интерпретация симптомов позволяет сузить круг поиска и сэкономить время. В таблице ниже собраны наиболее распространённые признаки нарушений, их вероятные причины и первоочередные действия.

Симптом	Вероятная причина	Первый шаг
Нет воды, насос не запускается	Нет питания, сработала защита, обрыв кабеля	Проверить напряжение в сети и состояние автомата
Насос гудит, вода не идёт	Сухой ход, заклинивание крыльчатки, неисправность конденсатора	Немедленно отключить, проверить наличие воды
Резкое падение напора	Засор фильтра, износ рабочих колёс, снижение уровня воды	Очистить фильтры, измерить статический уровень в скважине
Давление скачет, вода рывками	Спущенная мембрана гидроаккумулятора, подсос воздуха	Проверить давление воздуха в гидробаке (норма: 1,5–2 атм)
Насос часто включается/выключается	Неисправность гидроаккумулятора, утечка в системе	Проверить мембрану гидробака и трубопровод на протечки
УЗО срабатывает при включении	Пробой изоляции, повреждение кабеля, попадание влаги	Измерить сопротивление изоляции мультиметром
Запах горящей изоляции	Перегрев обмотки, межвитковое замыкание	Немедленно отключить, не включать до диагностики
Сильная вибрация, шум	Засор крыльчатки, износ подшипников, кавитация	Очистить водозаборную часть, проверить уровень воды

Подготовка к проверке: инструменты и меры безопасности

Самостоятельная диагностика насоса требует минимального набора инструментов и строгого соблюдения электробезопасности. Работа с насосом, находящимся под напряжением, недопустима — перед любыми манипуляциями агрегат отключают от сети и выжидают не менее 3–5 минут для разряда конденсаторов.

Необходимые инструменты

Цифровой мультиметр — основной инструмент. Позволяет измерить напряжение питания, сопротивление обмоток, сопротивление изоляции и ёмкость конденсатора. Подойдёт прибор с диапазоном измерения сопротивления до 20 МОм.

Токовые клещи — для измерения потребляемого тока под нагрузкой без разрыва цепи. Позволяют оценить фактическую нагрузку и сравнить с паспортным значением.

Манометр — для проверки давления в системе и гидроаккумуляторе. Обычный бытовой манометр до 6 атм подходит для большинства задач.

Отвёртка и ключи — для снятия защитного кожуха, откручивания подключения кабеля, демонтажа крышки клеммной колодки.

Паспорт насоса — необходим для сверки измеренных значений с заводскими. Норма сопротивления обмоток, пусковой и рабочий ток, номинальная ёмкость конденсатора — всё это указано в технической документации.

Правила безопасности: отключите насос от сети и убедитесь в отсутствии напряжения тестером. Не работайте с мокрыми руками. Не включайте насос повторно, если УЗО или автомат сработали — сначала выясните причину. Скважинный насос не предназначен для самостоятельной разборки: его корпус герметичен, вскрытие без специального оборудования приводит к потере герметичности и выходу агрегата из строя.

Внешний осмотр насоса

Визуальная диагностика — первый и обязательный этап. Многие неисправности выявляются ещё до применения измерительных приборов: повреждённая изоляция, следы коррозии, подтёки и механические деформации хорошо заметны при внимательном осмотре.

Осмотр корпуса

Проверьте целостность корпуса насоса: трещины, вмятины, следы удара или коррозии снижают герметичность и могут привести к попаданию воды в электрическую часть. У поверхностных насосов осматривают также кожух двигателя и уплотнения на стыке гидравлической и электрической частей.

Проверка питающего кабеля

Осмотрите весь доступный участок кабеля от насоса до щита управления. Трещины, потёртости, пережимы, следы грызунов, оплавление изоляции — любой из этих признаков требует замены кабеля до начала дальнейшей эксплуатации. Особое внимание уделите местам ввода кабеля в насос и в клеммный блок — зоны с повышенным риском повреждения.

Состояние клеммной колодки и контактов

Окислившиеся, подгоревшие или ненадёжно закреплённые контакты — распространённая причина нестабильной работы насоса. Медные клеммы при наличии окислов очищают мелкой наждачной бумагой. Убедитесь, что каждый провод надёжно зафиксирован: люфт и слабый контакт вызывают нагрев и искрение.

Осмотр фильтра и водозаборной части

Защитная сетка на входе насоса задерживает мелкие частицы, но сама при этом засоряется. Забитый фильтр увеличивает гидравлическое сопротивление, снижает производительность и провоцирует работу насоса в режиме сухого хода. Сетку промывают под давлением воды или мягкой щёткой. Повреждённую сетку заменяют.

Обратный клапан

Проверьте обратный клапан на выходе насоса. Неисправный клапан не удерживает воду в трубопроводе после остановки насоса — давление в системе быстро падает, насос запускается чаще нормы. Признак неисправности: после выключения насоса давление в системе падает до нуля быстрее, чем за 5–10 минут при закрытых кранах.

Как проверить насос мультиметром

Электрическая диагностика с помощью мультиметра позволяет оценить состояние обмоток двигателя, изоляции и пускового конденсатора без разборки агрегата. Это ключевой метод проверки работоспособности насоса в домашних условиях. Все измерения выполняются при отключённом от сети насосе.

Измерение напряжения питания

Перед электрической диагностикой самого насоса убедитесь, что к нему подходит нормальное сетевое напряжение. Установите мультиметр в режим AC (переменное напряжение) на диапазон 750 В. Замеры делают непосредственно на клеммах подачи питания к насосу.

207–253 В

Норма (однофазный)

230 В ± 10%. Насос может работать

<190 В

Пониженное напряжение

Перегрев обмоток, снижение мощности

<150 В

Критический просадок

Работа недопустима, установить стабилизатор

Для трёхфазных насосов (380 В) норма — 342–418 В между фазами, и 198–242 В между фазой и нулём. При несимметрии фаз более 2–3% следует обратиться к электрику — перекос фаз быстро выводит трёхфазный двигатель из строя.

Проверка сопротивления обмоток

Переключите мультиметр в режим измерения сопротивления (Ом), установив диапазон 200 Ом. Щупами прикоснитесь к выводам обмотки двигателя (фазовым клеммам). У однофазных насосов обычно три вывода: общий (C), рабочая обмотка (M) и пусковая (S).

Нормы сопротивления обмоток

R(C–M) + R(C–S) = R(M–S)

R(C–M) — сопротивление рабочей обмотки: обычно 5–15 Ом

R(C–S) — сопротивление пусковой обмотки: обычно 10–30 Ом

R(M–S) — сумма обоих значений: должна сходиться

Значения зависят от мощности насоса — сверяйте с паспортом!

5–30 Ом

Норма

Обмотка исправна

OL / ∞

Обрыв обмотки

Требуется перемотка или замена двигателя

<1 Ом

Межвитковое КЗ

Двигатель перегревается, выходит из строя

Сопротивление обмоток зависит от мощности насоса и температуры. Маломощный насос (до 0,5 кВт) может иметь сопротивление 20–40 Ом, мощный (2–3 кВт) — всего 2–5 Ом. Ориентируйтесь на паспортные данные и проверяйте симметрию: значения при замерах между разными парами выводов должны быть согласованы.

Проверка изоляции обмоток

Это важнейший тест при диагностике погружного насоса — он показывает, не пробила ли влага изоляцию обмоток. Переключите мультиметр в режим измерения сопротивления с максимальным диапазоном (20 МОм). Один щуп приложите к корпусу двигателя (земля), второй — поочерёдно к каждому из выводов обмотки.

≥ 0,5 МОм

Допустимо

Насос можно эксплуатировать

≥ 2 МОм

Хорошо

Изоляция в хорошем состоянии

<0,5 МОм

Пробой изоляции

Опасность поражения током, ремонт обязателен

Бытовой мультиметр измеряет сопротивление изоляции напряжением 9 В (от батарейки). Профессиональная проверка выполняется мегаомметром с напряжением 500–1000 В — результаты будут точнее. Если мультиметр показывает менее 0,5 МОм, это однозначный сигнал для сервисного осмотра, даже если паспортный минимум иного класса.

Проверка пускового конденсатора

Пусковой конденсатор присутствует в однофазных насосах — он обеспечивает начальный крутящий момент при запуске. Его неисправность проявляется в том, что насос гудит, но не запускается, или запускается с задержкой и перегревается. Перед проверкой конденсатор необходимо разрядить: замкните его выводы через резистор 10–100 кОм на 5–10 секунд.

Отключить и разрядить

Отключите питание, отсоедините конденсатор от цепи. Разрядите через резистор. Никогда не замыкайте конденсатор накоротко — это вызывает искру и повреждение обкладок.

Переключить мультиметр в режим ёмкости (F)

Приложите щупы к выводам конденсатора, соблюдая полярность (для электролитических конденсаторов). Мультиметр покажет измеренную ёмкость в микрофарадах (мкФ).

Сравнить с номиналом

На корпусе конденсатора указаны номинальная ёмкость и допуск (обычно ±5–10%). Если измеренное значение отличается от номинала более чем на 20%, конденсатор требует замены. Распухший или вздутый корпус — безусловный признак неисправности.

Измерение потребляемого тока под нагрузкой

Этот тест позволяет оценить реальное состояние насоса в рабочем режиме. Токовыми клещами измеряют ток, потребляемый двигателем при работающем насосе. Значение сравнивают с паспортным номинальным током. Превышение номинального тока на 10–15% и более указывает на перегрузку — засор рабочих колёс, работу на закрытую задвижку или износ подшипников.

Ремонт погружного насоса

Как проверить погружной насос на работоспособность без воды

Вопрос «можно ли проверить насос без воды» возникает часто — особенно при диагностике вне скважины или колодца. Ответ неоднозначен и зависит от типа насоса.

Что можно проверить без воды

Электрическую часть: обмотки, изоляцию, конденсатор

Напряжение питания и целостность кабеля

Свободное вращение вала (у некоторых моделей)

Внешний осмотр корпуса, фильтра, кабеля

Краткосрочный пробный запуск в бочке с водой (5–10 секунд)

Что нельзя проверить без воды

Производительность и напор под нагрузкой

Работу длительно — перегрев без охлаждающей воды

Гидравлическую часть: подачу, давление, КПД

Износ рабочих колёс и уплотнений

Сухой ход категорически запрещён! Погружные насосы охлаждаются перекачиваемой водой. Работа без воды даже в течение 10–30 секунд приводит к перегреву и оплавлению подшипников и уплотнений. Центробежные и вибрационные погружные насосы выходят из строя быстрее всего. Для кратковременного теста допустимо опустить насос в бочку с водой объёмом от 200 литров.

Проверка «на жужжание» — слышите ли вы равномерный гул двигателя при подаче питания — информативна только в паре с электрическими замерами. Гудение без вращения вала говорит о проблемах с конденсатором или механическом заклинивании.

Как проверить погружной насос: пошаговый алгоритм

Погружные насосы — скважинные, колодезные и дренажные — работают в наиболее сложных условиях: постоянный контакт с водой, вибрация, перепады давления. Диагностику проводят в два этапа: без извлечения из скважины (колодца) и после демонтажа.

Диагностика без извлечения насоса

Измерьте напряжение на клеммах — оно должно соответствовать номиналу (230 В ±10%). Просадка напряжения при запуске более 15% указывает на проблему с кабелем или питающей линией.

Измерьте пусковой и рабочий ток токовыми клещами. Пусковой ток обычно в 3–7 раз превышает рабочий и быстро спадает. Если он не спадает — конденсатор или двигатель неисправны.

Проверьте давление в системе манометром. Сравните с настройками реле давления. Если при работающем насосе давление не набирается до порога отключения реле — падение производительности насоса или засор трубопровода.

Отключите автоматику, запустите насос напрямую (через автомат защиты). Если при прямом подключении вода идёт нормально, а с автоматикой нет — проблема в реле давления, датчике потока или проводке автоматики.

Прослушайте работу насоса. Равномерный тихий гул — норма. Скрежет, стук, пульсирующий шум — признаки кавитации (работа на границе уровня воды) или износа подшипников.

После извлечения насоса

Если без-демонтажная диагностика не выявила причину, насос поднимают на поверхность. Скважинный насос требует постепенного подъёма за страховочный трос или водоподъёмную трубу — ни в коем случае не за кабель. После извлечения выполняют полную электрическую диагностику мультиметром согласно алгоритму из раздела 5.

Скважинный насос имеет герметичный корпус. Самостоятельное вскрытие корпуса в домашних условиях нецелесообразно: для разборки требуется специальный инструмент, а повторная сборка с сохранением герметичности практически невозможна. Внутренние дефекты (износ рабочих колёс, повреждение вала, состояние торцевых уплотнений) диагностируют и устраняют в сервисном центре.

Симптом → Причина → Решение

Симптом

Причина

Действие

Гудит, вода не идёт

Нет воды / заклинивание крыльчатки

Отключить, проверить уровень воды, сервис

Не запускается, тишина

Нет питания / обрыв кабеля / неисправный конденсатор

Проверить цепь питания и конденсатор мультиметром

Запускается и сразу останавливается

Тепловая защита, сухой ход, перегрузка

Дать остыть 15 мин, проверить уровень воды

Снижение напора со временем

Износ рабочих колёс, засор, снижение уровня воды

Поднять насос, очистить, проверить уровень

Мутная вода или песок

Насос слишком глубоко / повреждён фильтр

Поднять насос на 0,5–1 м, заменить фильтр

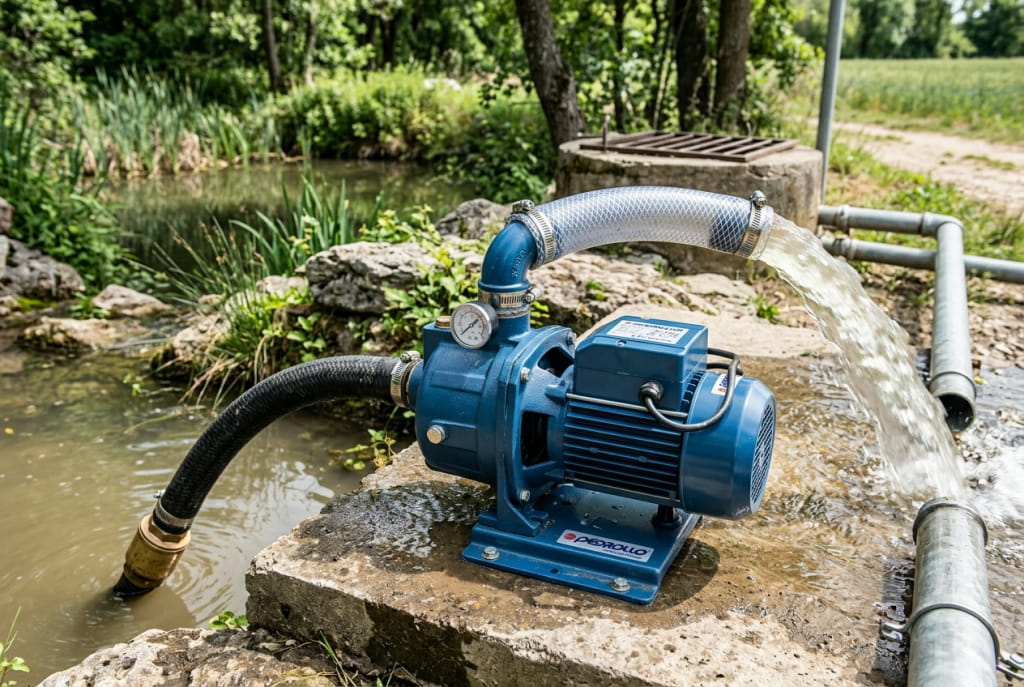

Как проверить поверхностный водяной насос

Поверхностные насосы (насосные станции) более доступны для диагностики: они не погружены в воду, их компоненты открыты для осмотра. Помимо электрической части, у таких агрегатов проверяют всасывающий шланг, эжектор, гидроаккумулятор и реле давления.

Проверка герметичности всасывающей линии

Поверхностный насос создаёт разрежение и поднимает воду через всасывающий шланг. Малейший подсос воздуха в этой линии (трещина в шланге, неплотное соединение, негерметичный обратный клапан) полностью нарушает работу. Смочите все соединения мыльной водой при работающем насосе: пузыри укажут на точку подсоса.

Проверка заливки насоса

Перед запуском после длительного простоя поверхностный насос необходимо залить водой через заливное отверстие. Если насос не удерживает воду (вытекает обратно) — неисправен обратный клапан на конце всасывающего шланга в источнике.

Проверка давления в гидроаккумуляторе

Отключите насос. Сбросьте давление воды в системе, открыв кран. Подключите автомобильный манометр к ниппелю гидробака. Норма давления воздуха в пустом баке: на 0,5–1 атм ниже нижнего порога реле давления (обычно 1,0–1,5 атм). Если из ниппеля выходит вода — мембрана разорвана, бак требует замены или ремонта.

Проверка реле давления

Реле давления настраивает пороги включения и выключения насоса. Типовые настройки: включение при 1,5 атм, отключение при 3,0 атм. Снимите крышку реле и найдите пружины регулировки. Основная пружина (большая) регулирует оба порога, малая — только разницу между ними. Грязь и коррозия в мембранной камере реле приводят к зависанию контактов.

Электрическая диагностика двигателя

Алгоритм аналогичен диагностике погружного насоса: измерение сопротивления обмоток, проверка изоляции, проверка конденсатора. У поверхностных насосов конденсатор обычно расположен в отдельном отсеке на корпусе двигателя и легко доступен без разборки.

Поверхностный насос

Как проверить вибрационный насос

Вибрационные насосы («Малыш», «Ручеёк», «Водолей» и аналоги) имеют принципиально иную конструкцию: вместо вращающегося двигателя — электромагнитный вибратор, который приводит в движение резиновую мембрану. Отсутствие конденсатора и обмоток в традиционном понимании упрощает электрическую диагностику, но добавляет механическую специфику.

Специфика диагностики вибрационного насоса

Прозвонка катушки электромагнита: мультиметр в режиме 200 Ом. Норма сопротивления катушки вибрационного насоса — 30–60 Ом (зависит от модели). «Бесконечность» — обрыв, «0» — межвитковое короткое замыкание.

Проверка изоляции: аналогична обычному насосу. Один щуп на корпус, другой — поочерёдно на оба вывода катушки. Норма — не менее 0,5 МОм.

Состояние резиновой мембраны (диафрагмы): при разборке (большинство вибрационных насосов разборны) осмотрите мембрану на трещины, расслоение и деформацию. Мембрана — самая изнашиваемая деталь, она заменяется отдельно и стоит недорого.

Клапаны: вибрационный насос имеет два резиновых клапана (всасывающий и нагнетательный). При износе клапаны пропускают воду в обратном направлении — производительность падает. Клапаны осматривают при разборке, заменяют вместе с мембраной.

Амортизатор: резиновый амортизатор между катушкой и корпусом гасит вибрации. Затвердевший или треснувший амортизатор резко повышает шум и вибрацию насоса, ускоряет износ крепёжных элементов.

Вибрационные насосы поддаются частичному ремонту самостоятельно: ремкомплекты с мембраной, клапанами и амортизатором доступны в магазинах. Разборка большинства моделей требует только отвёртки. После ремонта производительность обычно полностью восстанавливается.

Проверка системы автоматики насоса

Нередко «сломанный насос» — это исправный насос с неправильно настроенной или неисправной автоматикой. Реле давления, датчик потока, поплавковый выключатель и блок защиты от сухого хода — все эти элементы влияют на поведение системы и могут имитировать симптомы насосной неисправности.

Реле давления

Включение / отключение насоса

Проверяют мультиметром в режиме прозвонки: при давлении ниже нижнего порога контакты должны быть замкнуты (цепь прозванивается). Снятие крышки позволяет осмотреть мембрану и очистить контакты.

Датчик потока (реле потока)

Защита от сухого хода

При отсутствии потока воды датчик размыкает цепь и отключает насос. Загрязнённая лопасть датчика или отложения солей приводят к ложным срабатываниям. Снимите датчик и промойте проточной водой.

Поплавковый выключатель

Защита колодезного насоса

Прозвоните выключатель в двух положениях: поплавок вверх — цепь замкнута, поплавок вниз — разомкнута (или наоборот, в зависимости от типа). Запутавшийся кабель поплавка — частая причина его заклинивания.

Блок управления / частотный преобразователь

Интеллектуальная защита

Современные блоки выводят коды ошибок на индикатор. Расшифровку кодов смотрите в инструкции к блоку. Сброс ошибок часто выполняется длительным удержанием кнопки Reset или отключением питания на 30 секунд.

Типичные ошибки при самостоятельной диагностике

Многократные попытки запуска при неисправности

Если насос не запускается или запускается некорректно, повторные попытки пуска без выяснения причины усугубляют повреждение обмоток и конденсатора. Не более 2–3 попыток — затем диагностика.

Игнорирование состояния смежного оборудования

Замена насоса без проверки реле давления, гидроаккумулятора и обратного клапана — распространённая и дорогостоящая ошибка. Новый насос быстро выйдет из строя по той же причине.

Самостоятельная разборка скважинного насоса

Герметичный корпус скважинного насоса не предназначен для разборки в бытовых условиях. После такой попытки агрегат, как правило, не подлежит восстановлению.

Проверка насоса без обесточивания

Работа с насосом под напряжением опасна для жизни, особенно если насос погружён в воду. Всегда отключайте питание и убеждайтесь в его отсутствии тестером перед любыми манипуляциями.

Запуск погружного насоса без воды «на 5 секунд»

Даже кратковременный сухой ход необратимо повреждает торцевые уплотнения и подшипники центробежных насосов. Для тестовых запусков вне скважины используйте ёмкость с водой объёмом от 200 л.

Игнорирование паспортных данных

Значения «нормального» сопротивления обмоток, тока и ёмкости конденсатора зависят от конкретной модели насоса. Без паспорта интерпретация данных мультиметра может привести к ошибочным выводам.

Часто задаваемые вопросы

Как проверить насос в скважине, не вытаскивая его?

Без извлечения доступны: измерение напряжения и тока питания, прозвонка кабеля, отключение автоматики и прямой запуск насоса, контроль давления по манометру. Если при прямом подключении (мимо реле и датчиков) насос подаёт воду нормально — неисправность в автоматике. Если нет — насос требует подъёма для полной диагностики.

Что значит, если мультиметр показывает «бесконечность» при замере обмотки?

«Бесконечность» (OL или 1 на дисплее) при измерении сопротивления обмотки означает обрыв — провод внутри двигателя оборван. Это неисправность, требующая перемотки обмотки или замены двигателя. Самостоятельно такую поломку не устранить — необходим специализированный сервис.

Можно ли проверить погружной насос, опустив его в ведро?

Ведро объёмом 10–15 литров для этого не подходит — насос мгновенно откачает воду и перейдёт в режим сухого хода. Для тестирования нужна ёмкость от 100–200 литров (бочка). Насос полностью погружают в воду, включают на 15–20 секунд и оценивают: запускается ли, слышны ли посторонние звуки, качает ли воду. Длительная работа в малой ёмкости также нежелательна из-за возможного перегрева.

Насос запускается, но через минуту останавливается. Что не так?

Наиболее вероятные причины: срабатывание тепловой защиты двигателя (перегрев из-за работы на закрытую задвижку или засора), сухой ход (насос откачал воду быстрее, чем скважина восполняет), срабатывание защиты от сухого хода (датчик потока), снижение напряжения питания ниже рабочего уровня. Дайте насосу остыть 15–20 минут, проверьте уровень воды и напряжение питания.

Насос работает, но давление не поднимается выше 2 атм при норме 3 атм. Почему?

Причин несколько: засор рабочих колёс или фильтра насоса; снижение уровня воды в скважине, из-за чего насос захватывает воздух; износ рабочих колёс (требует сервиса); неправильная настройка реле давления; утечка в трубопроводе. Начните с очистки фильтров и проверки уровня воды.

Как понять, что насос исчерпал свой ресурс и его пора менять?

Признаки критического износа: производительность насоса снизилась более чем на 30% от паспортной при исправной скважине и автоматике; ремонт стоит более 60–70% стоимости нового насоса; насос требует ремонта второй раз за год; появился нарастающий посторонний шум без выявленных механических причин. В таких случаях замена экономически обоснованна.

Что делать по результатам диагностики

Насос исправен

Все измерения в норме, вода идёт. Проверьте автоматику, гидробак, фильтры — причина в смежном оборудовании.

Электрическая неисправность

Отклонения в обмотках, изоляции или конденсаторе. Обратитесь в сервисный центр — возможна перемотка или замена деталей.

Механический износ

Снижение производительности, шум, вибрация. Сервис оценит целесообразность ремонта или замены агрегата.

Правильная и своевременная диагностика насоса позволяет избежать аварийного отказа водоснабжения и значительно продлить срок службы оборудования. Большинство электрических неисправностей хорошо поддаются ремонту при раннем выявлении — и это существенно дешевле полной замены агрегата.
